La Ventilazione Meccanica Controllata è un sistema di ricambio d’aria forzato, in funzione ventiquattro ore su ventiquattro e per tutto l’arco dell’anno, avente lo scopo di creare gli stessi effetti dell’apertura delle finestre (sostituzione dell’aria interna stagnante con aria esterna), ma con esigue dispersioni di energia termica.
Fin dai primi anni ’70 la necessità di ridurre i consumi energetici nell’ambito delle costruzioni, ha sostenuto la massiccia introduzione di isolanti termici negli elementi opachi dell’involucro edilizio, nonché il perfezionamento dei serramenti esterni. Oltre ad abbattere sensibilmente i valori della trasmissione termica, questi interventi eliminano efficacemente il ricambio d’aria per infiltrazione naturale, che solitamente avviene in maniera non controllata nei punti e zone in cui l’edificio risulta permeabile all’aria (interstizi intorno a porte e finestre, aperture e cappe di esalazione, ecc.).
Attualmente un edificio viene progettato e realizzato affinché l’involucro che lo delimita, abbia caratteristiche altamente performanti sia in inverno che nel periodo estivo, con serramenti garanti della massima tenuta all’aria.
Questa linea progettuale determina l’espansione di fabbricati completamente ermetici, all’interno dei quali viene a mancare il naturale ricambio dell’aria e la conseguente diluizione/espulsione degli inquinanti connessi alle ordinarie attività quotidiane.
Si creano cioè problemi di condensa e muffe sulle pareti, ristagno di gas ed effluenti generati dalla cottura dei cibi, di formaldeide ed altre sostanze chimiche diffuse dagli arredi e dagli elementi delle costruzioni stesse, di anidride carbonica emessa dalle persone e dalle piante ornamentali.
Queste situazioni, se non adeguatamente corrette, portano a quella che ancora oggi viene definita “sindrome dell’edificio malato” (Sick Building Syndrome).
Per garantire la presenza di aria fresca e pulita, allo scopo di evitare elevati tassi di umidità e mantenere la salubrità degli ambienti interni, l’utente può procedere ad una operazione manuale di apertura periodica delle finestre. Allo scopo di conseguire un risultato appena accettabile, si è constatato che per non respirare aria malsana all’interno di una unità immobiliare, si dovrebbero aprire tutte le finestre per almeno cinque minuti ogni due ore, per ventiquattro ore al giorno.
Trascurando altre problematiche alquanto evidenti, dal punto di vista energetico l’apertura delle finestre nel periodo invernale determina l’ingresso di aria fredda e la dispersione all’esterno di aria ambiente calda, vanificando i vantaggi conseguenti all’elevato isolamento termico delle pareti e dei serramenti.
LA VENTILAZIONE MECCANICA CONTROLLATA

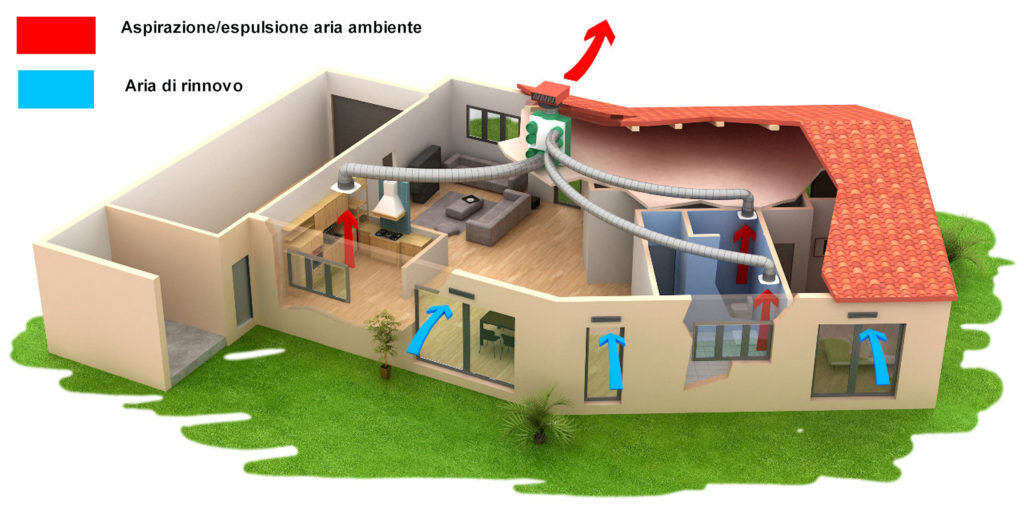

La Ventilazione Meccanica Controllata provvede l’immissione e l’estrazione dell’aria avvengono mediante due distinte canalizzazioni, facenti capo a due differenti ventilatori.
L’estrazione avviene sempre nei locali di servizio (bagni e cucine), mentre l’aria di rinnovo è immessa nei locali nobili (camere e cucine).
- l’unità di aspirazione che, tramite un ventilatore a ciò preposto, aspira aria esterna, la filtra dal pulviscolo e dai pollini, e la invia nella rete di distribuzione interna;
- un secondo ventilatore che aspira l’aria interna contaminata, immettendola nella condotta di espulsione;
- un recuperatore di calore, che nel periodo invernale provvede a riscaldare l’aria di rinnovo, sottraendo energia termica da quella calda interna prima della sua dispersione all’esterno del fabbricato; nella stagione estiva si verifica un processo inverso.
Potendo essere recuperata una percentuale importante dell’energia termica impiegata per riscaldare o raffrescare l’aria ambiente, il recuperatore di calore costituisce un elemento fondamentale del sistema, in quanto alle operazioni di ricambio dell’aria sono comunque associati consumi energetici, dai quali dipende la classificazione energetica dell’edificio.
Si deve evidenziare che le unità di ventilazione dotate di recuperatore di calore, hanno consumi elettrici superiori per via delle maggiori perdite di carico determinate proprio dalla presenza degli scambiatori.
I recuperatori di calore impiegati nella Ventilazione Meccanica Controllata consentono un sensibile risparmio energetico, che dipende comunque dalla zona climatica in cui operano. Essendo i costi iniziali di questi sistemi alquanto più elevati rispetto ad altri dispositivi senza recupero di calore, a supporto della scelta tecnica è opportuno effettuare sempre un calcolo economico di pay-back.
Scambiatori a flussi incrociati
Sono recuperatori di tipo statico che trovano larga diffusione negli impianti di Ventilazione Meccanica Controllata, per il ridotto spazio impegnato.
Questa peculiarità ne consente la collocazione a soffitto anche in zone interne dell’immobile, senza dover predisporre necessariamente un locale specifico .
Gli scambiatori a flussi incrociati di tipo ordinario hanno efficienza media compresa tra il 40% ed il 70%; quelli che vengono impiegati ormai in modo generalizzato negli impianti di Ventilazione Meccanica Controllata, sono la versione con flussi d’aria in controcorrente, in grado di conseguire valori di efficienza intorno all’80% – 90%.
Recuperatori di calore termodinamici
Nella loro configurazione più funzionale questi sistemi sono dotati di un recuperatore a flussi incrociati, integrato con una pompa di calore ad inversione di ciclo, disposti in modo da realizzare un recupero di calore in serie: il primo di tipo statico ed il secondo di tipo attivo attraverso un processo termodinamico.
Le batterie di scambio termico evaporante/condensante sono immerse nei flussi d’aria, al fine di recuperare l’energia termica contenuta nell’aria estratta, per trasferirla in quella di rinnovo.
Nella stagione invernale l’aria prelevata dall’esterno riceve calore, per cui può essere immessa negli ambienti interni ad una temperatura superiore a quella che vige negli stessi.
Nella stagione estiva il ciclo termodinamico deumidifica e raffredda l’aria di rinnovo, che viene quindi immessa ad una temperatura inferiore rispetto a quella esterna.
Avendo la capacità di riscaldare e raffreddare l’aria di rinnovo, con la progressiva diffusione degli edifici NZEB, questi sistemi potranno costituire l’unico impianto di climatizzazione ambientale presente negli stessi.
Gli assorbimenti elettrici certamente superiori rispetto alle precedenti organizzazioni impiantistiche di Ventilazione Meccanica Controllata, così come gli spazi necessari per l’installazione ed i costi iniziali, inducono a considerare attentamente l’adozione di questi sistemi.
MANUTENZIONE
Come tutti gli impianti meccanici, anche la Ventilazione Meccanica Controllata tende a perdere nel tempo le peculiarità di efficienza ed igiene, se non opportunamente oggetto di manutenzione periodica.
Soprattutto nei sistemi a funzionamento permanente gli aspetti manutentivi sono spesso poco considerati, assumendo evidenza solo in occasione di palesi disfunzioni o danneggiamenti che determinano l’interruzione del servizio.
Pulizia dei filtri e loro sostituzione ad intervalli regolari, igienizzazione delle condotte e dei plenum, verifica dell’efficienza dei recuperatori di calore, controllo degli assorbimenti dei ventilatori e dei dispositivi ad azionamento elettrico, dovrebbero far parte di un appropriato programma di manutenzione periodica, in modo da contenere, tra l’altro, i consumi energetici entro limiti accettabili.
CONCLUSIONI
La descrizione dei sistemi sopra esposta rappresenta la base della Ventilazione Meccanica Controllata; esistono sistemi più complessi che approfondiscono e risolvono efficacemente taluni aspetti, utili in applicazioni e situazioni particolari.
Come è ormai ampiamente confermato, è opportuno rammentare che la ventilazione per apertura dei serramenti determina un ricambio d’aria ambiente intorno a 1,2 vol/h, contro un valore standard dei sistemi meccanici di 0,5 vol/h.
I sistemi di ventilazione naturali sono anch’essi energivori, corrispondendo a tassi di ventilazione di 0,8 vol/h.
In condizioni medie di ventosità e permeabilità verticale dell’edificio, i sistemi di aerazione per infiltrazione attraverso i serramenti assolvono alla ventilazione solo per tassi riconducibili a valori di 0,05 vol/h.
Nei sistemi VMC si utilizzano normalmente ventilatori a basso consumo energetico ( 25W – 40W sono potenze di esercizio usualmente attribuibili al singolo alloggio), a curva piatta ed eventualmente dotati di inverter.
I sistemi a portata fissa vengono calibrati per realizzare una ventilazione continua di 0,5 vol/h.
L’impianto di tipo igroregolabile complessivamente consente una ventilazione media di 0,4 vol/h, con un risparmio energetico di circa il 15% rispetto ad uno a portata fissa.
Anche i sistemi a doppio flusso con recupero di calore vengono dimensionati per un rinnovo d’aria pari a 0,5 vol/h; i consumi energetici corrispondono però ad un impianto a semplice flusso che realizza un ricambio di 0,25 vol/h.
di Ing. Giacomino Redondi
